Monitoraggio automatizzato per dati rapidi e accurati nelle ispezioni a tralicci ad alta tensione

Monitoraggio automatizzato per dati rapidi e accurati nelle ispezioni a tralicci ad alta tensione

Teorema srl di Milano, si occupa da oltre 30 anni della distribuzione di strumenti topografici Leica Geosystems, con un ampio catalogo di strumenti e accessori. Sempre attenti all’evoluzione del settore, Teorema propone soluzioni e servizi ad aziende e professionisti nel campo della geomatica. Uno dei settori di applicazione della tecnologia Leica Geosystems è sicuramente quella del monitoraggio delle infrastrutture, e nello specifico in questa case history, delle reti per il trasporto di energia elettrica.

Le interruzioni della fornitura di energia elettrica hanno un impatto negativo su tutti, dai consumatori domestici e dalle aziende all'economia in generale. Per ridurre al minimo il rischio di interruzioni di corrente potenzialmente pericolose e costose, è fondamentale monitorare rigorosamente la resistenza meccanica e la stabilità dei pali e dei tralicci utilizzati per la trasmissione di energia e altri servizi essenziali.

Le soluzioni di monitoraggio completamente automatizzate di Leica Geosystems consentono di abilitare la verifica della progettazione e i test di resistenza per le ispezioni alle torri elettriche del Gruppo MİTAŞ in Turchia. La combinazione di sensori geodetici di Leica Geosystems, sensori geotecnici di terze parti e software avanzato di monitoraggio delle deformazioni Leica GeoMoS fornisce misurazioni ad alta precisione e analisi rapide, consentendo agli ingegneri di collaudo di osservare i movimenti 3D in tempo reale durante i test di carico. Ispezioni delle torri secondo gli standard internazionali di controllo qualità.

Il gruppo MİTAŞ in Turchia è leader mondiale nella progettazione, produzione, zincatura e assemblaggio di torri per linee di trasmissione di energia. Con l'apertura del proprio impianto di collaudo delle torri, l'esperienza e la competenza del settore di MITAŞ coprono ora l'intera catena di fornitura, dalla materia prima alla produzione, fino al collaudo e alla fornitura del prodotto finale.

La ENA Tower Testing Station Inc. (ENA), parte del gruppo MİTAŞ, è specializzata nei test di resistenza su vasta scala delle torri utilizzate nella trasmissione di energia. In particolare, i piloni che supportano i cavi di alimentazione ad alta tensione vengono testati secondo gli standard internazionali, sia per verificare la progettazione di queste strutture critiche sia per rilevare possibili errori di fabbricazione.

Per rispettare gli standard internazionali di controllo qualità, le torri vengono sottoposte a due tipi di test di spostamento: il test di progettazione e il test di campionamento. Le procedure di collaudo sono definite dai più elevati standard internazionali, tra cui ASCE 10-97, ASCE Manual 52, IEC 60652, IS802 Parte III. ENA ha stabilito e implementato il sistema di qualità definito nella norma ISO IEC 17025 ed esegue le proprie ispezioni in conformità con lo standard normativo EN IEC 60652.

Durante il test di progettazione, le torri vengono gradualmente sottoposte ai carichi più elevati che sopporteranno durante la loro vita utile. La resistenza meccanica di una torre dovrebbe essere maggiore dei carichi dei conduttori che sopporterà e deve anche resistere all'impatto di manutenzione, riparazione e condizioni meteorologiche estreme. Testando le torri fino al punto di distruzione, gli ingegneri possono identificare le aree per miglioramenti di progettazione, produzione e assemblaggio in una fase iniziale. Nel test di esempio, torri casuali vengono selezionate da un lotto di produzione per l'esposizione ai carichi di progettazione per verificare la qualità e la resistenza richieste per un progetto.

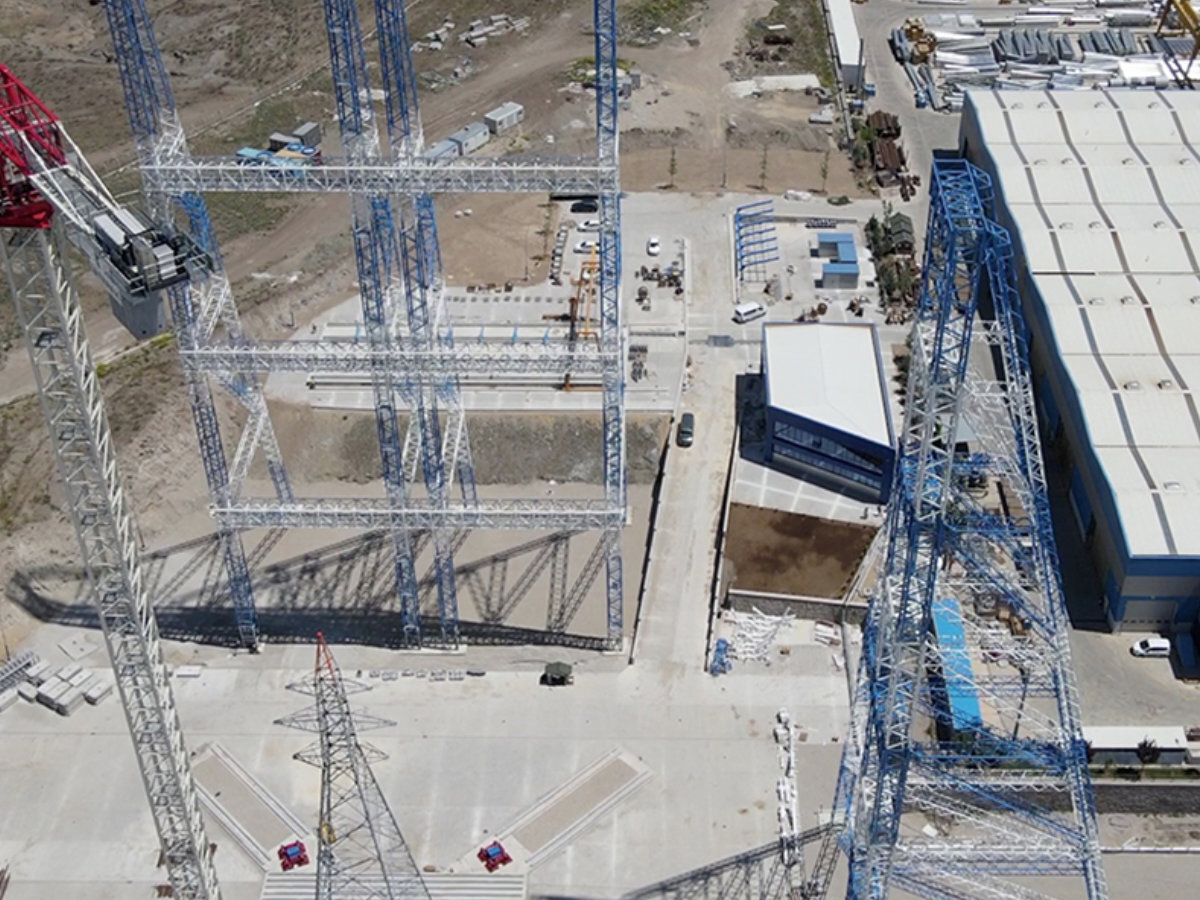

Test di torri elettriche di ENA Tower Testing Station, parte del gruppo MİTAŞ

Tecniche per ispezioni di torri e sfide delle misurazioni manuali

Tradizionalmente, la misurazione manuale tramite intersezione prevede due teodoliti o stazioni totali posizionati perpendicolarmente l'uno all'altro per effettuare letture angolari sui punti superiore, centrale e inferiore di più stadie di livellamento montate sulle torri. Gli spostamenti 2D (longitudinali e trasversali) della stadia e della torre possono essere calcolati leggendo periodicamente lo stesso punto sulla stadia da due stazioni totali.

Questo metodo di misurazione richiede molto tempo e può essere impreciso a causa delle mutevoli condizioni ambientali. Misurare la stadia più alta con la stazione totale è impegnativo e soggetto a errori poiché il geometra deve puntare lo strumento con precisione a un angolo verticale ripido entro un intervallo di tempo definito per correlare i dati di spostamento con i sensori geotecnici e quindi trasferire le letture a un ufficio centrale per l'analisi. Superare le sfide con una soluzione di monitoraggio automatizzata in tempo reale

Per soddisfare la crescente domanda da parte delle aziende di servizi di test specialistici, i fornitori di servizi stanno passando dai metodi manuali del passato a soluzioni di monitoraggio completamente automatizzate e integrate per un'analisi degli spostamenti rapida e ad alta precisione.

Con la consulenza e il supporto di Sistem A.Ş., rappresentanti di Leica Geosystems in Turchia, ENA ha sostituito i metodi di misurazione manuale con una soluzione di monitoraggio automatizzata all'avanguardia che fornisce dati di test di carico più rapidi e precisi ogni volta.

La soluzione include una stazione totale robotica Leica TS16 che misura i miniprismi Leica GMP104 L montati in punti specifici sulla torre. I prismi GMP104 L sono progettati per il monitoraggio, facili da montare e presentano rivestimenti speciali che consentono alle stazioni totali Leica di raggiungere le specifiche di accuratezza di misurazione più elevate, rendendo importante la scelta di un prisma originale Leica per i migliori risultati possibili.



Prisma GMP104 L; Stazione totale robotica Leica TS16, Turchia

Inizialmente, GeoMoS registra e memorizza le coordinate del prisma misurate dalla stazione totale e quindi istruisce lo strumento a ripetere la misurazione in base all'ultima posizione nota del prisma.
Questo "apprendimento" dell'ultima misurazione riuscita rende il processo rapido, affidabile e accurato poiché la tecnologia di riconoscimento automatico del bersaglio (ATR) del TS16 punta al centro del prisma per misurare una nuova posizione.

Tutti i dati vengono elaborati da GeoMoS Monitor con spostamenti calcolati automaticamente. Il controllo incrociato con i sensori geotecnici viene eseguito tramite Leica GeoMoS Now!, la piattaforma di visualizzazione e reporting basata sul Web. Un'interfaccia multilingue, tra cui il turco, visualizza grafici e tabelle di valori numerici, con tutti i dati accessibili agli ingegneri senior per l'analisi immediatamente dopo ogni misurazione, sia in loco che da remoto.





Leica GeoMoS Now! - un'applicazione basata sul Web che fornisce un accesso totale e 24 ore su 24 ai dati di monitoraggio del progetto tramite qualsiasi dispositivo basato sul Web.

Risultati affidabili dei test in tempo reale

La condivisione immediata dei dati dei test di carico con tutte le parti interessate ha avuto un impatto positivo sia sulla garanzia della qualità che sull'efficienza. Emre Kilinc, ingegnere di collaudo di ENA, ha commentato: “La soluzione automatizzata di Leica Geosystems e i risultati in tempo reale che fornisce danno ai nostri clienti assoluta fiducia nei nostri processi. Poiché ENA utilizza diversi tipi di sensori di monitoraggio contemporaneamente, essere in grado di vedere e comprendere efficacemente i movimenti 3D delle torri durante i test di carico significa che possiamo raccogliere, elaborare e analizzare più dati in una frazione del tempo che ci vorrebbe con metodi manuali.”

Özgür Avci, NRS & GeoMoS Division Manager presso Sistem A.Ş. ha lavorato a stretto contatto con gli ingegneri di ENA in ogni fase, dalla selezione del prodotto e dalla metodologia di progettazione, fino alla formazione e al supporto in loco per stabilire il nuovo flusso di lavoro.

Emre Kilinc ha commentato:

“L'installazione è stata rapida e semplice poiché i prismi sono stati montati facilmente sulla torre, fissate con viti e con supporto magnetico. È stata sufficiente una breve formazione per acquisire sicurezza con la soluzione automatizzata e siamo grati per il supporto fornito da Sistem A.Ş. e per i consigli durante i primi test.”

La sostituzione dei metodi manuali con una soluzione di monitoraggio automatizzata comprendente una stazione totale Leica e il software GeoMoS ha semplificato il processo di monitoraggio per l'ispezione delle torri. ENA consente di risparmiare tempo, ore di lavoro e costi, migliorando al contempo la garanzia della qualità poiché il sistema automatizzato elimina i rischi di errore. I test di carico sono affidabili e ricchi di dati con risultati di spostamento disponibili per i decisori in tempo reale.

Per avere maggiori informazioni tecniche e commerciali sulle stazioni totali per il monitoraggio e l’intera gamma di strumenti e accessori e ricevere una dimostrazione gratuita dai tecnici del team Teorema Srl : email Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo.  telefono 025398739.
Schede tecniche e maggiori info consultabili al nostro sito web www.geomatica.it
